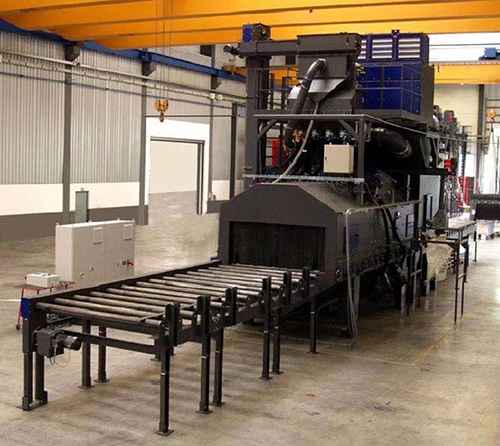

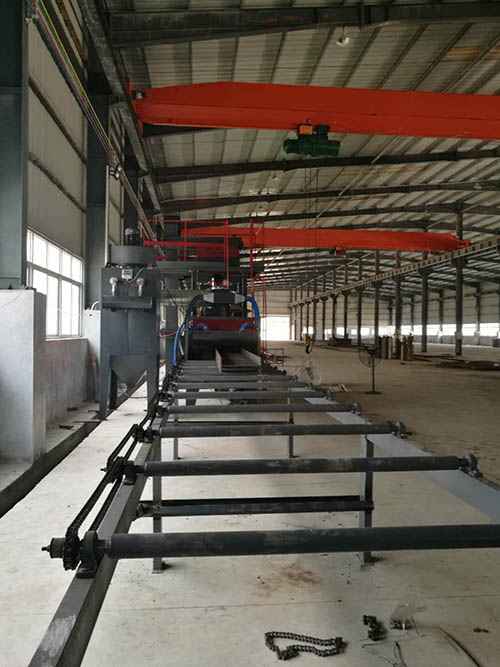

通过式抛丸机主要是由抛丸部分和电气控制部分来组成的，抛丸的部分当然包括上料和下料的输送装置，清理室的部分等，清理室中当然是要有抛丸器装置的，而电气控制的部分则主要包括有各种运行的回路，还应该包括一些保护的装置等，具体情况如下：

　　一、主要结构部分

　　1、一台抛丸的设备要运作起来当然应该包括送料和出料的装置了，不管是什么类型的设备，都会配置相应的上料下料装置，用于对丸砂的输送和对工件的输送，一般需要将丸砂输送到抛丸器中，需要将工件输送到室体中，完成清理后还要有相应的输出装置。

　　2、大部分的设备都是将清理室来作为抛丸机的主体部分，一般的清理室中会包含有抛丸器，室体，密封的装置，护板等来组成，在清理室中可以装置多个抛丸器，保证对工件来进行多角度的清理，在室体内通常还会设置一个防护的装置，主要是为了保证弹丸不会飞出。

　　3、出于节省操作成本和环保的考虑，一般都会设计一个弹丸循环的系统，这个系统一般会包含输送的装置，提升机装置，分离器装置等。使用输送装置将弹丸输送到提升机，然后将清理室里面的弹丸和杂质提升到顶部，通过输送的装置送到分离器中，在分离器里面将弹丸和杂质等分离，将分离出来的弹丸送入到存储装置中，可以再次提供给抛丸器来使用了。

　　二、电气控制的部分

　　1、抛丸的设备一般会使用断路器这个装置来对电机做短路的保护，使用热继电器的装置来对电机做过载的保护。

　　2、对于弹丸循环的系统要配置检测的开关，随时的对系统运行情况进行检测，防止发生堵塞情况，如果发生堵料，跳闸情况时，还需要有PLC装置来进行报警。

　　3、在清理室的检修门上需要装有行程的开关，方便进行安全的检修操作，在每个抛丸器的端盖上面也要装上行程的开关。

　　4、在升降的电机高及低的限度位置要装上开关，能够保证升降自动的停止，在分离器的仓位上要装有料位计，从而能够实现控制操作。

　　5、要保证抛丸器和其盖板，检修门有联锁反应，当盖板等打开时，抛丸器是不能够启动的。

　　6、抛丸器还应该和供丸闸有联锁的反应，抛丸器不运行时，供丸闸是不工作的。
