抛丸机图解
文章出处：本站
编辑：抛丸机发表时间：2015-04-18
本文主要讲解了抛丸机的组成部分，同时图解了抛丸机的各个部分，详细阐述了抛丸机的构造，系统能够给各位朋友带来帮助。
抛丸机电气简介：
抛丸机电气简介：
抛丸机采用断路器对电机进行短路保护，用热继电器对电机进行过载保护；同时丸料循环系统配有检测开关，随时检测运转情况，以防备丸料堵塞。若发生断路器跳闸或堵料，PLC随时报警，并切断供丸回路，以防止事故扩大。整个钢板输送系统采用变频调速，可根据钢板锈蚀程度及抛丸量的大小调整处理速度。
抛丸室检修门、抛丸器盖板设置行程开关，当抛丸室检修门或抛丸器盖板打开时，抛丸器无法启动，以保证设备和人身安全 。
电气组成：
抛丸机电气控制系统由四个低压配电柜(二号电气室)和一个PLC控制柜、一个常规操作台、一个上位机监控中心站、一个现场操作站等组成。现场操作站位于设备辊道附近，便于操作观察；脉冲控制仪安装于除尘器上，便于有关操作人员就近清理卸灰。
总结：
抛丸机电气控制系统由四个低压配电柜(二号电气室)和一个PLC控制柜、一个常规操作台、一个上位机监控中心站、一个现场操作站等组成。现场操作站位于设备辊道附近，便于操作观察；脉冲控制仪安装于除尘器上，便于有关操作人员就近清理卸灰。
在清理室检修门处装有行程开关，以利于安全检修；并在各抛丸器端盖上安装行程开关，以保证人身和设备安全。侧刷升降、滚刷升降电机在最高限和最低限各有一个接近开关，实现升降的自动停止。各循环系统轴端装有一接近开关进行运转检测，实现故障自检与提示功能。
在分离器左右料仓上部各装有一台料位计，以检查丸料的多少，作出相应的动作和指示。
丸料系统连锁：分离器不运行，提升机不工作；提升机不运行，横向螺旋输送器不工作；横向螺旋不运行，纵向螺旋不工作。
抛丸器与抛头盖板、检修门联锁。抛头盖板、检修门打开，抛丸器不能启动。
抛丸器与供丸闸联锁：抛丸器不运行，相对应的供丸闸不工作。
丸料循环系统与供丸闸联锁：纵向螺旋输送器不运行，供丸闸不工作。
抛丸辊道与供丸闸联锁：抛丸辊道不正向运行，供丸闸不工作。
当“自动”状态时，抛丸辊道电机与送出辊道电机之间有联锁，若送出辊道还未正向运转，而且钢板已经到达抛丸机出口，抛丸辊道暂停正向运转。
总结：
1. 辊道正转的时候滚刷下降，反转时上升。辊道反转时供丸开不了。
2. 如果抛丸抛不了大多数都是因为检修门没关或限位开关故障。
3. 如果料位计故障，则分离气缸动不了，这样会造成供丸不足。
4.在分离器电机，提升机电机，横螺电机，纵螺电机的尾部有一接近开关，用来检测电机是否转动。（这样可以去检查是因为丸料卡住机械设备导致电机转不了还是电气故障） 。

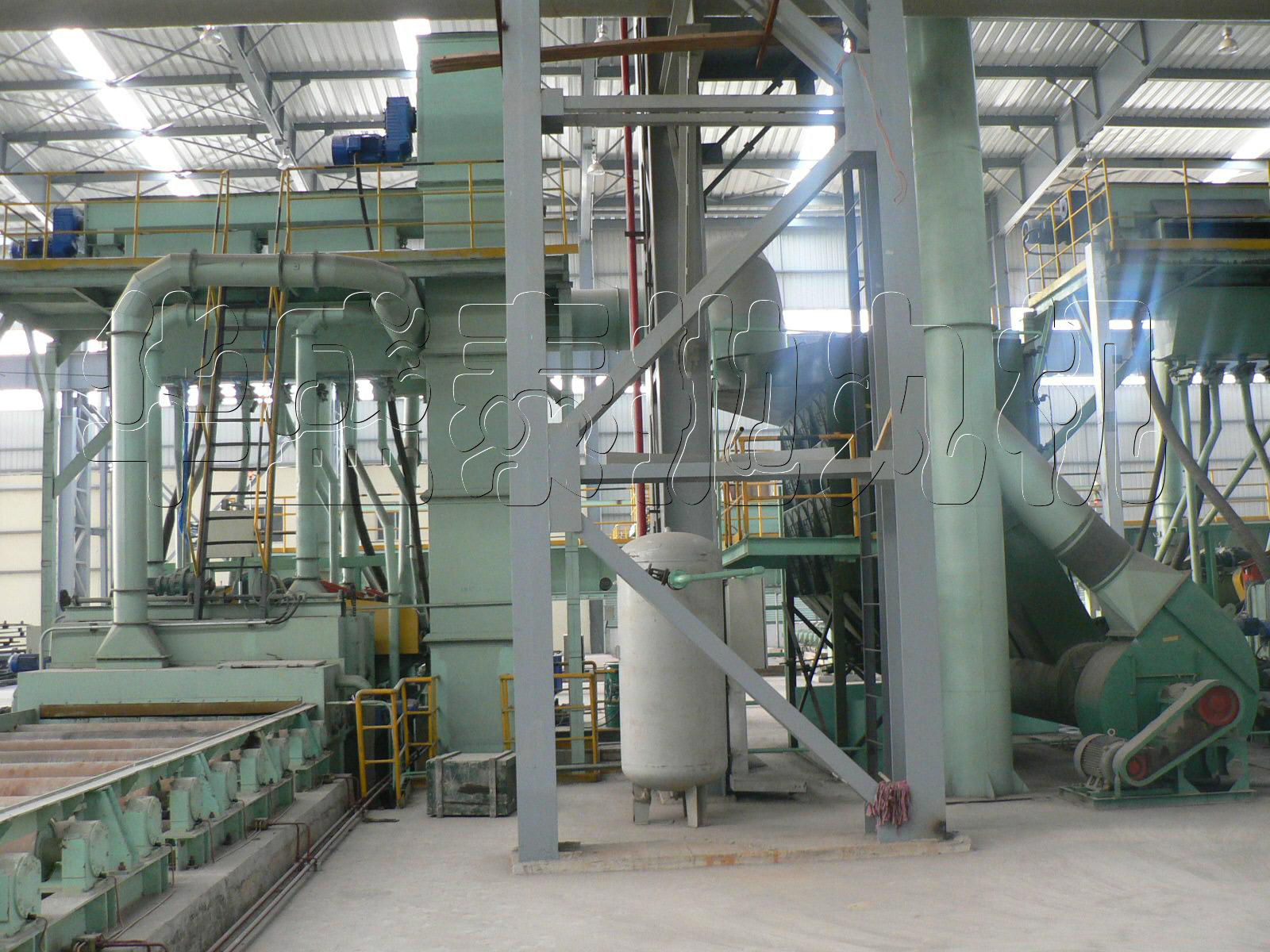

抛丸机总揽图

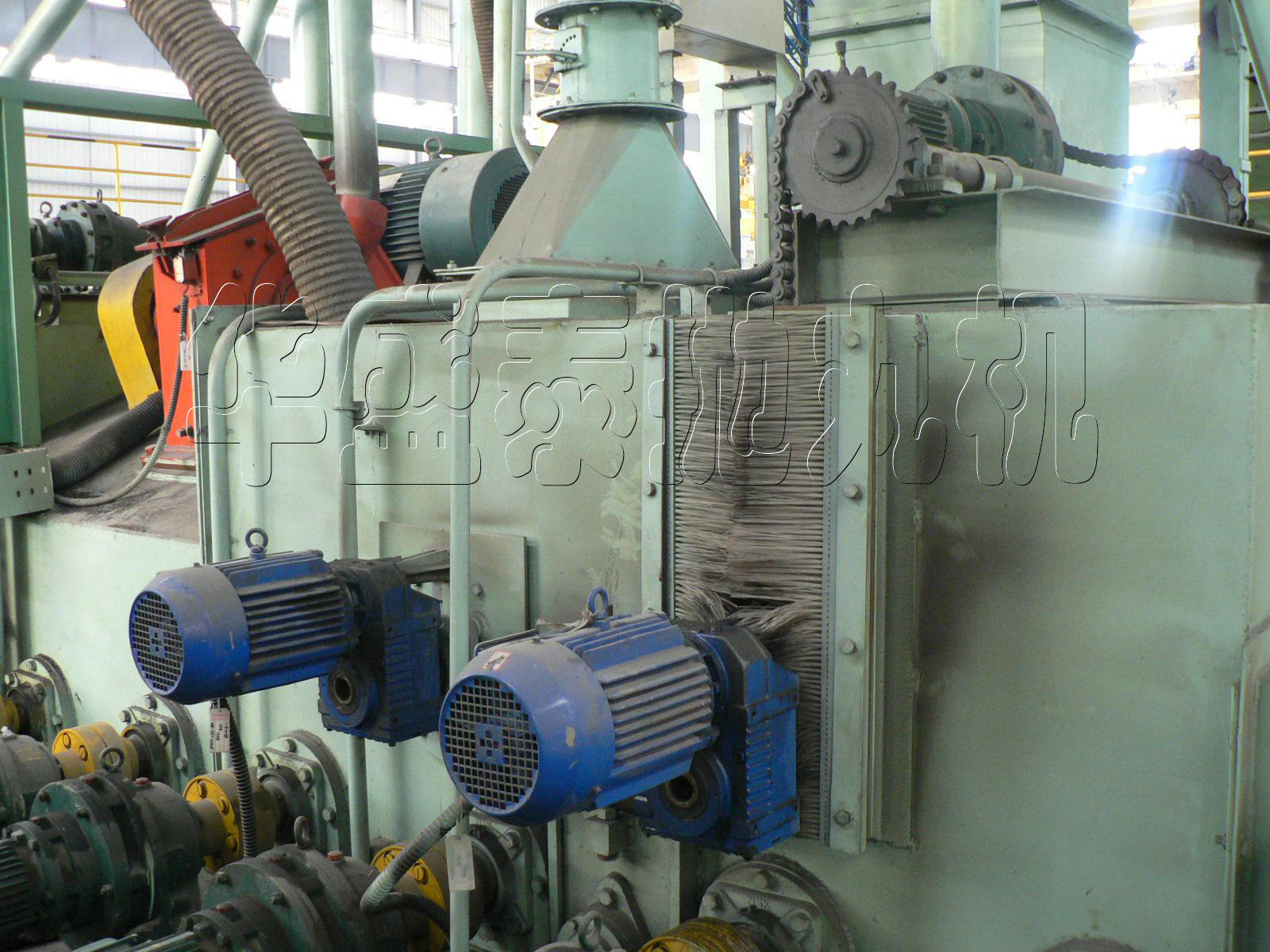

上下刷辊

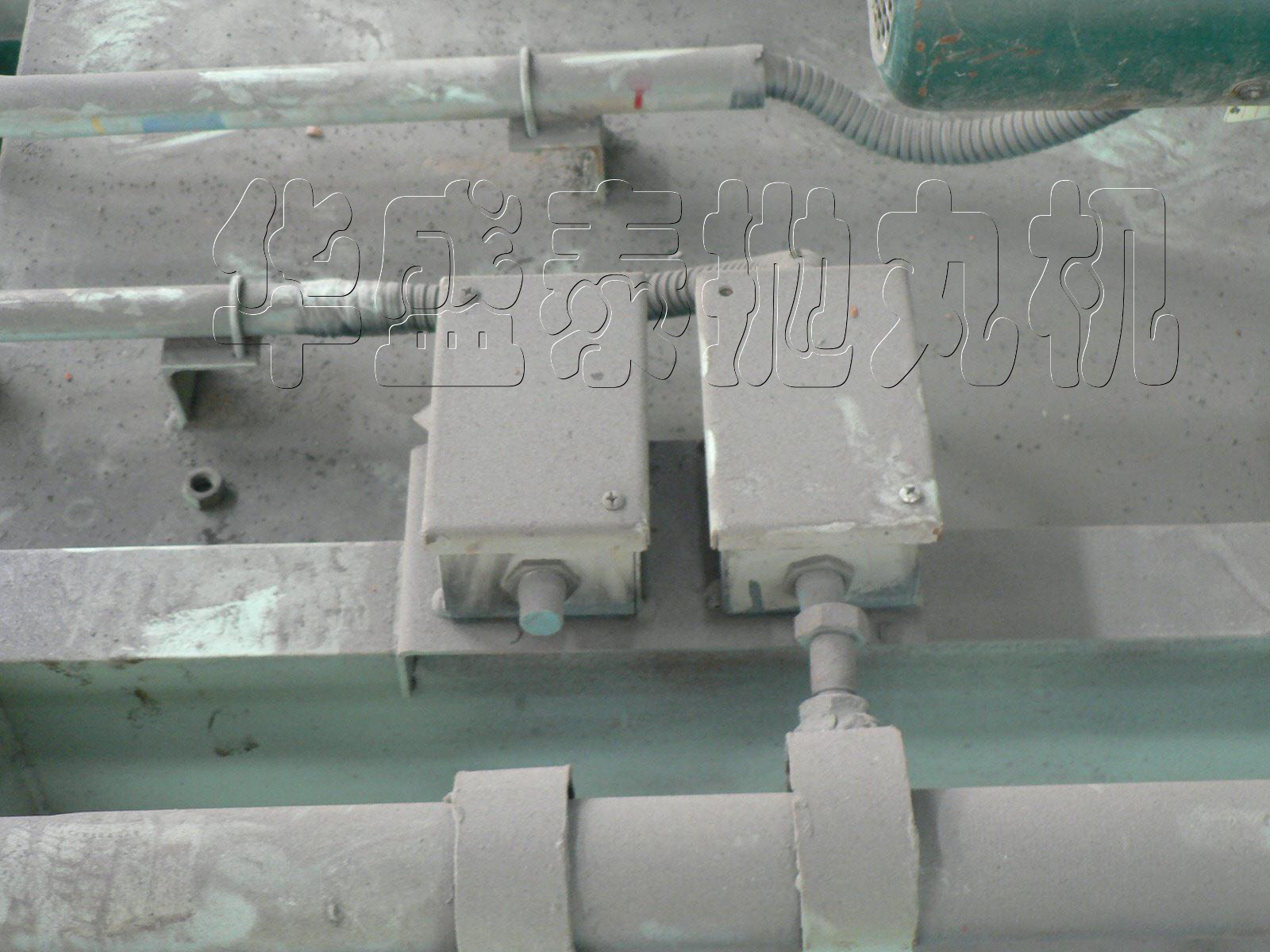

上刷辊的限位装置

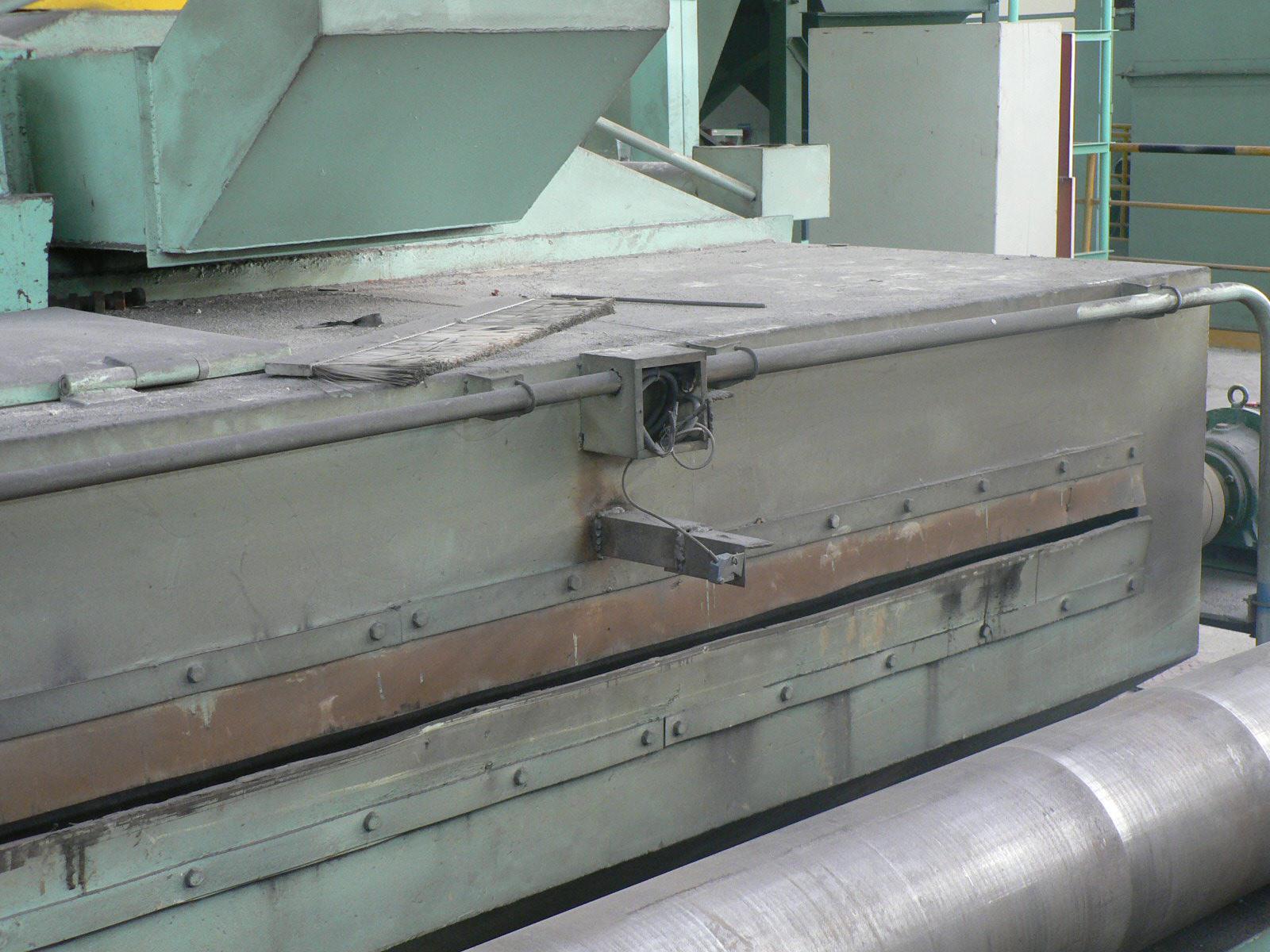

入口光电检测光电管

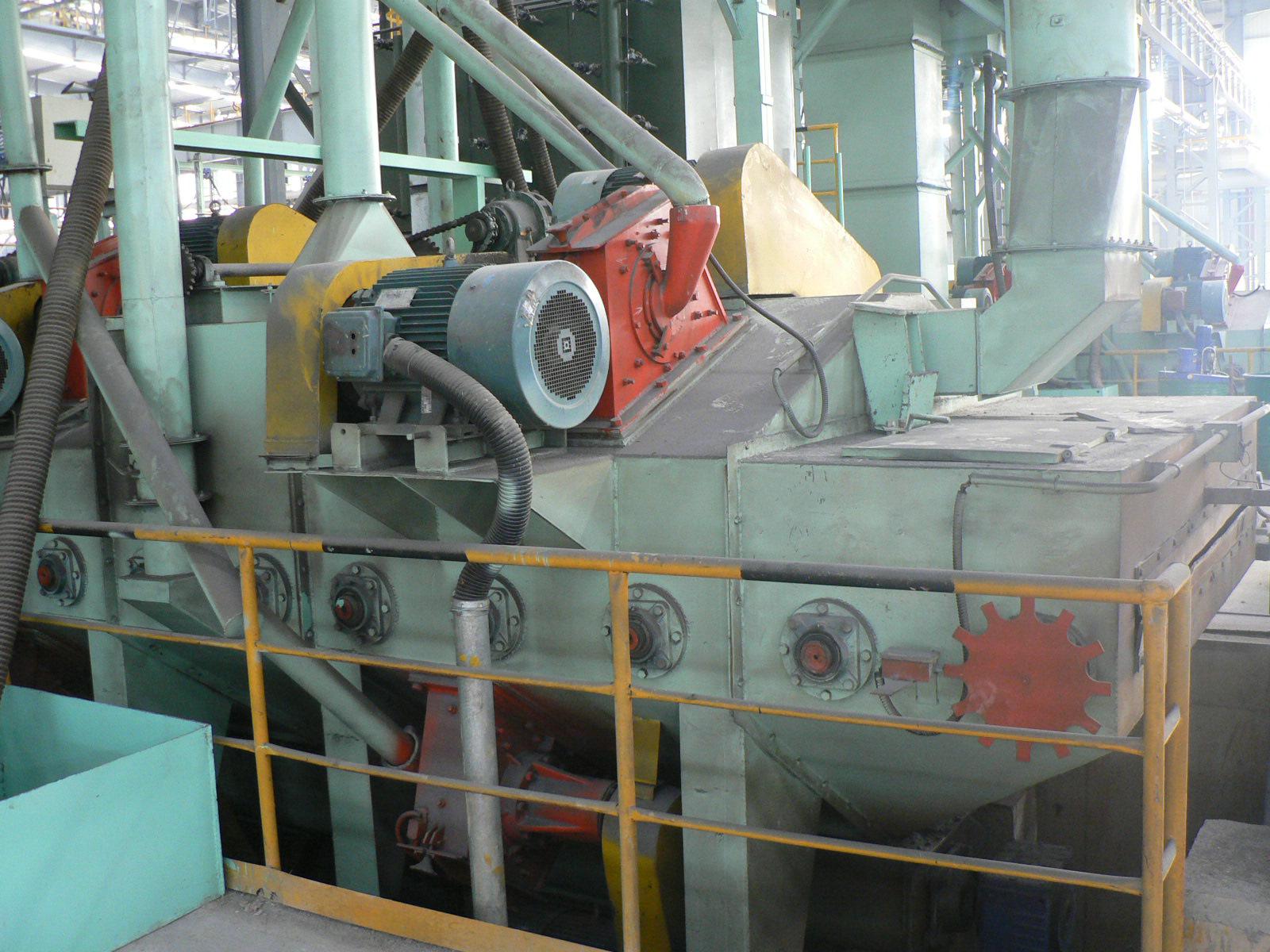

抛丸电机

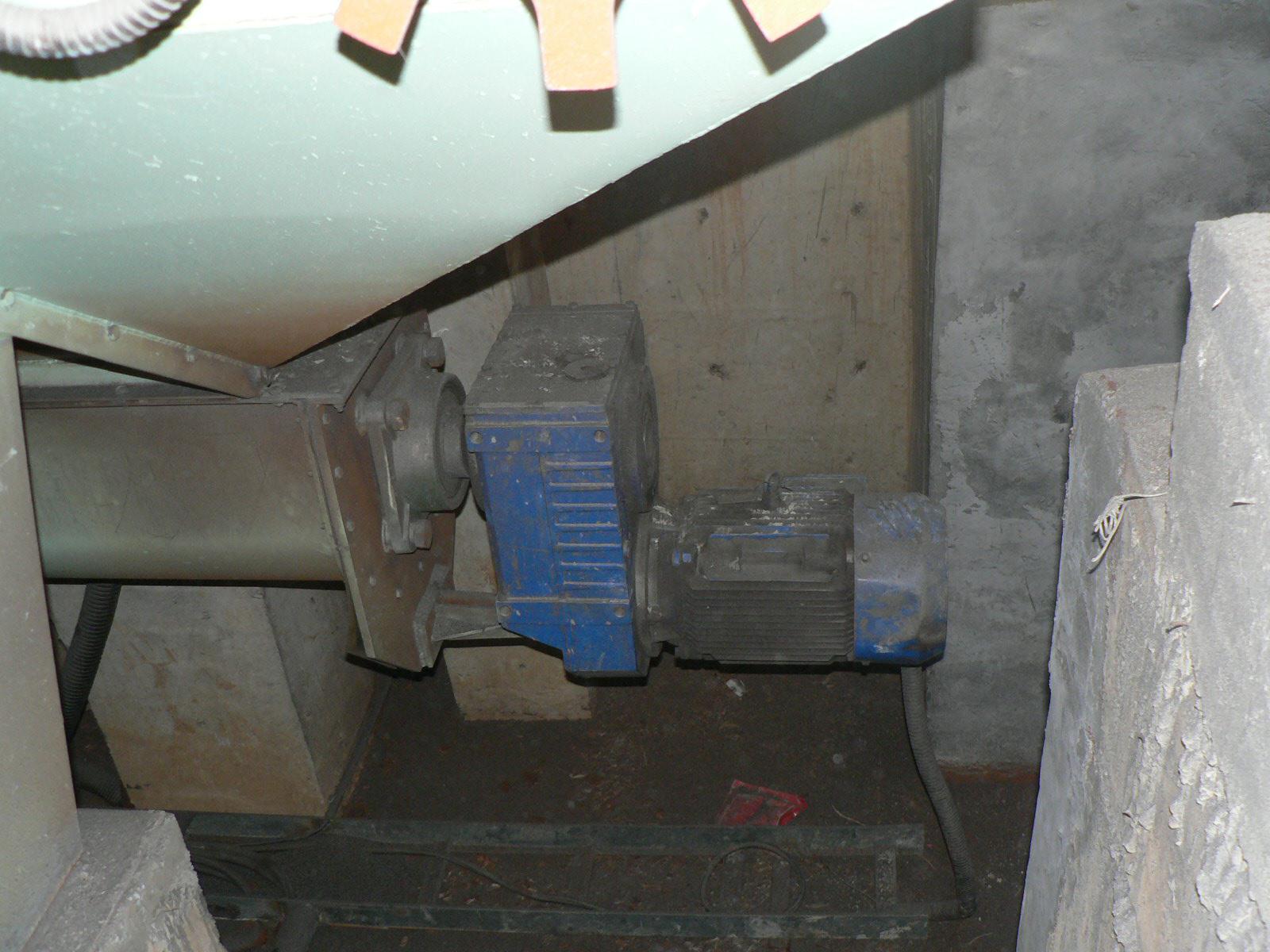

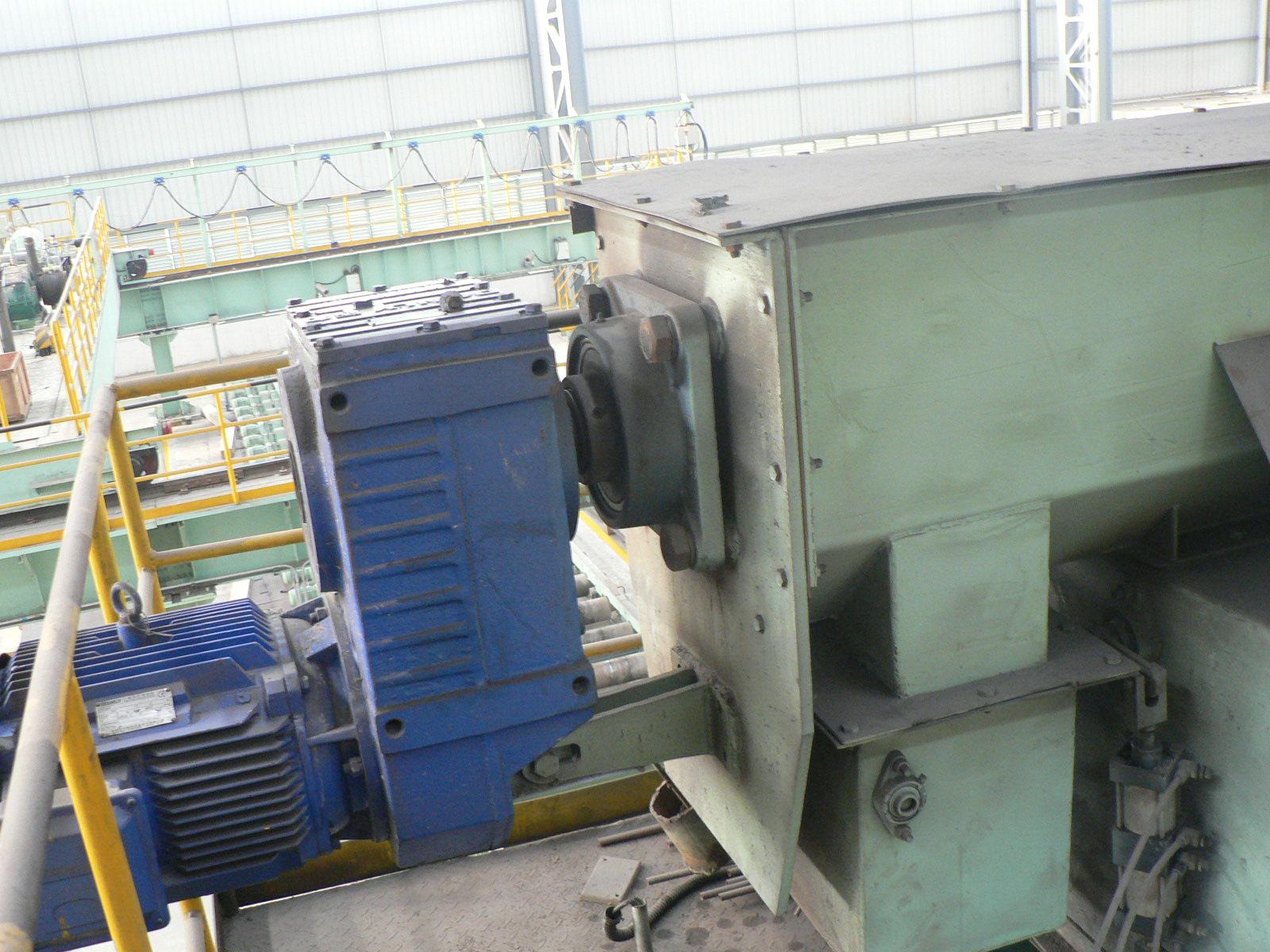

纵向螺旋

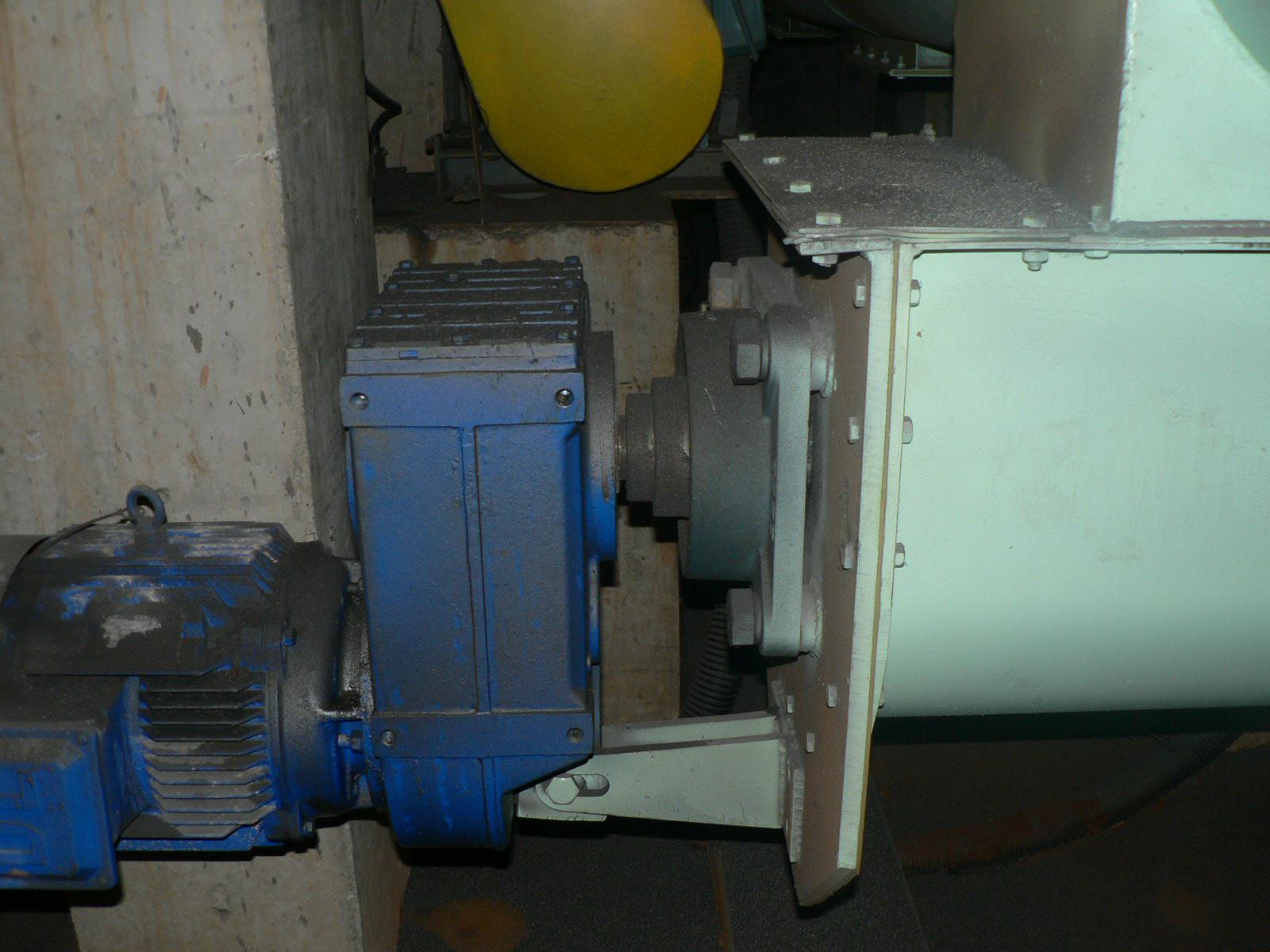

横向螺旋

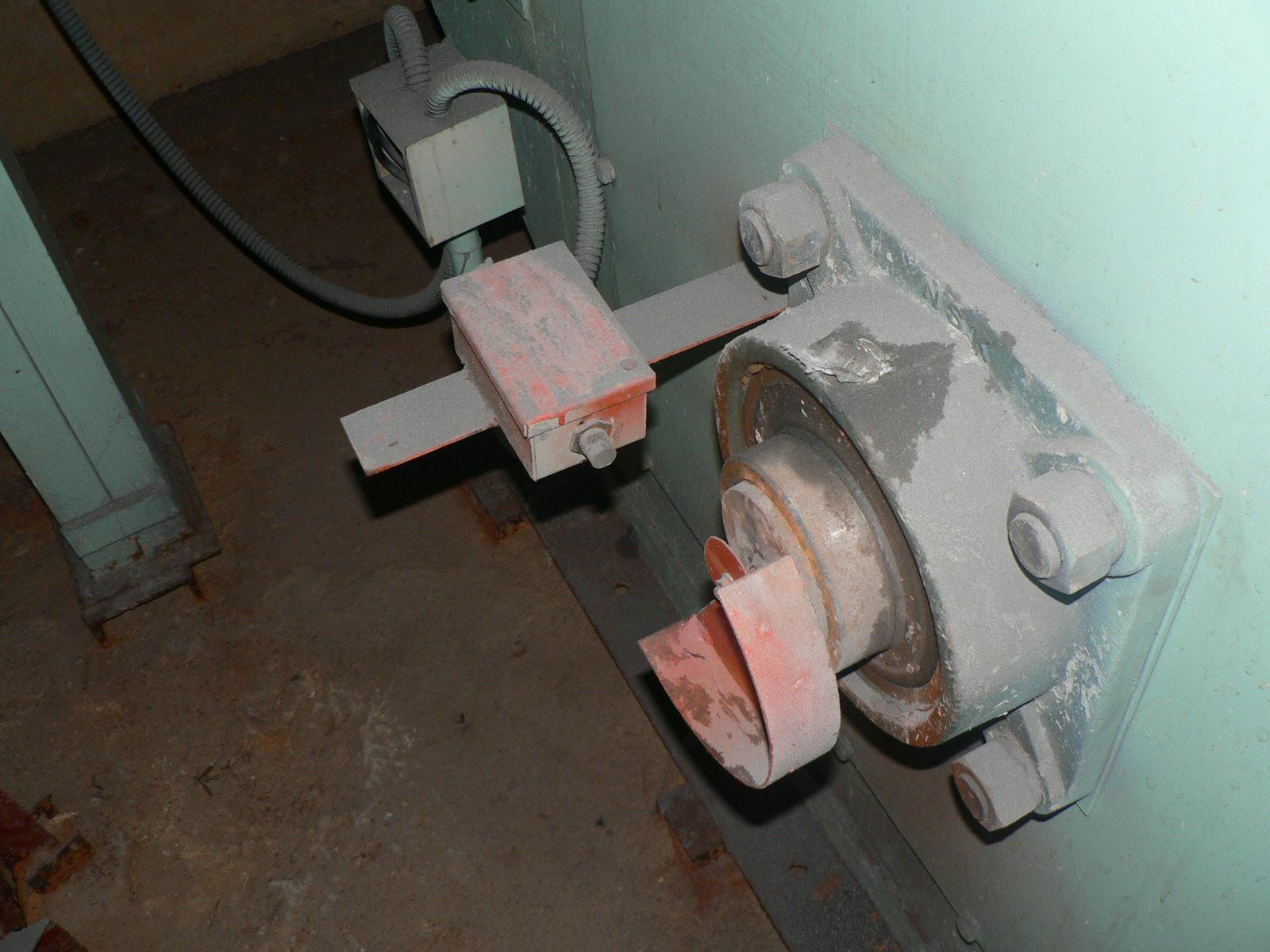

检测电机转动的检测装置

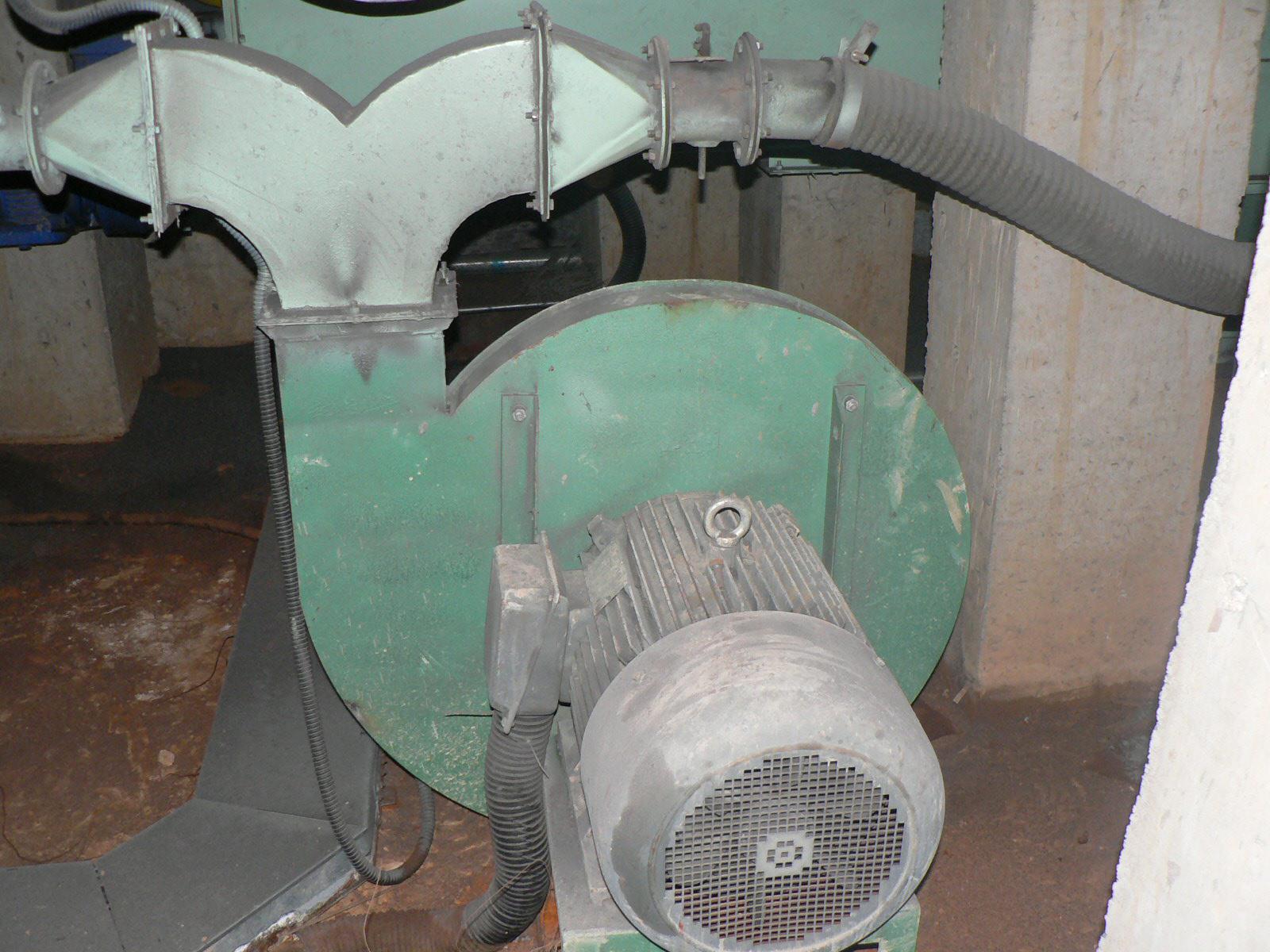

离心风机

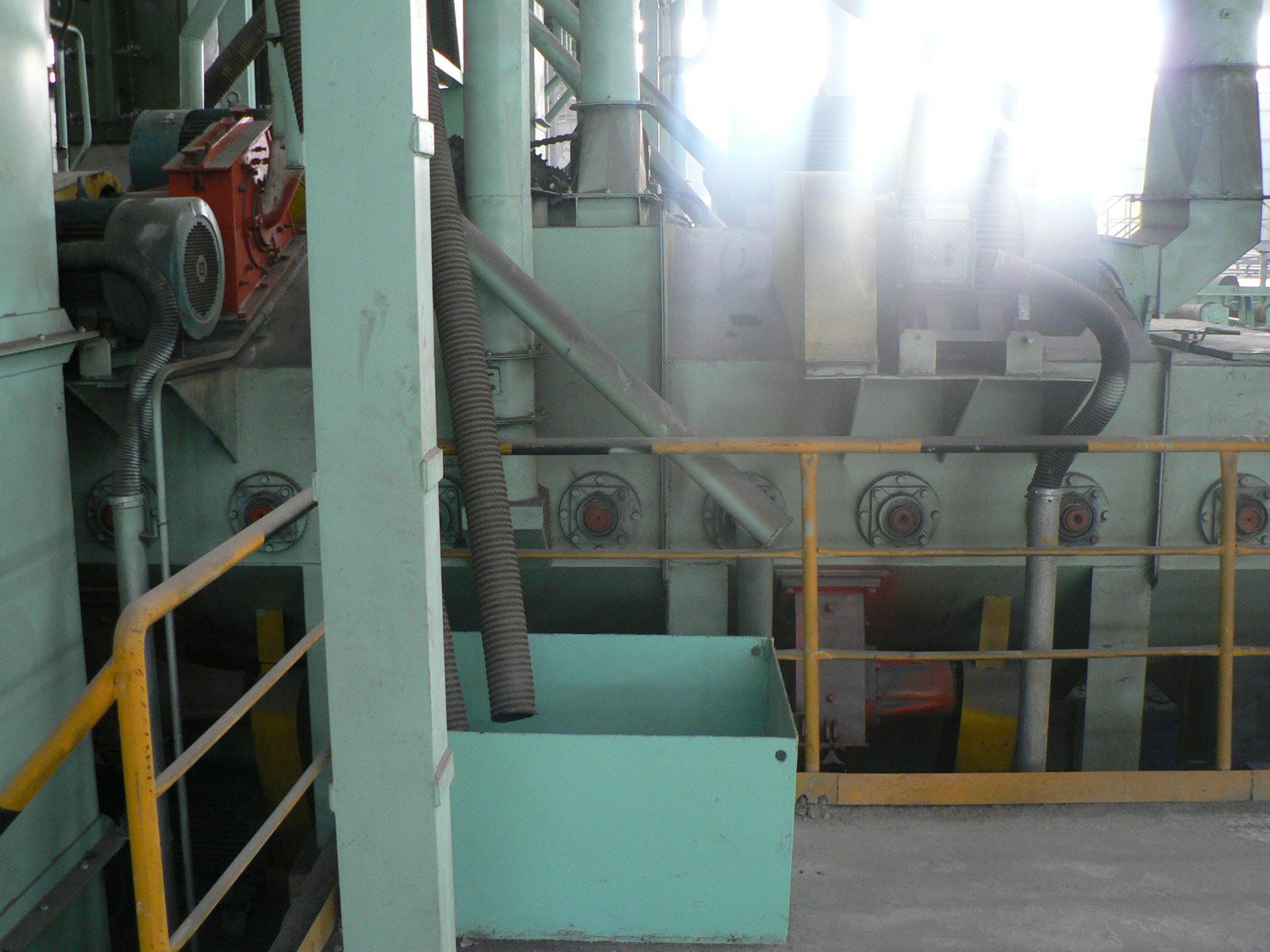

抛丸设备的位置

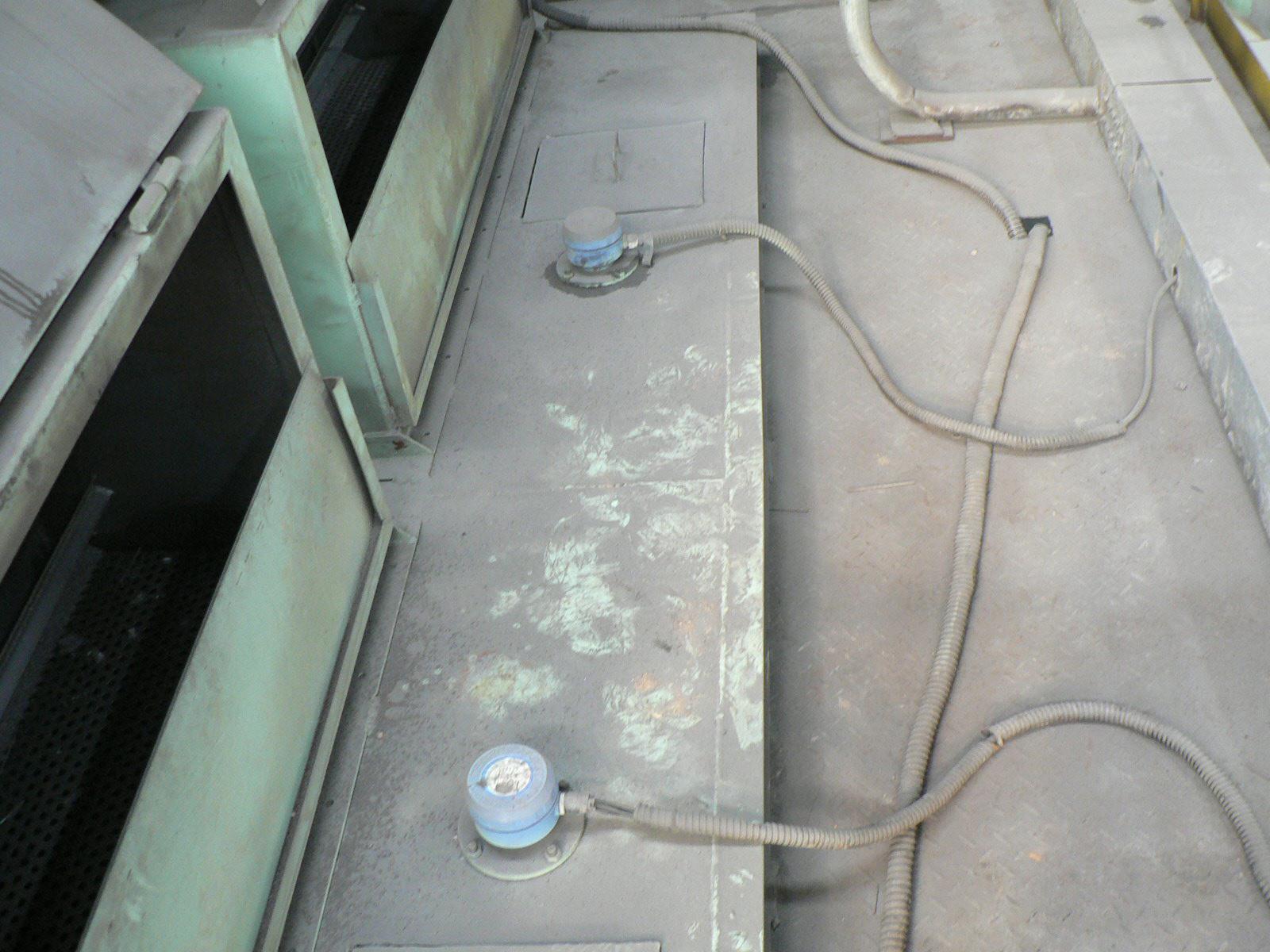

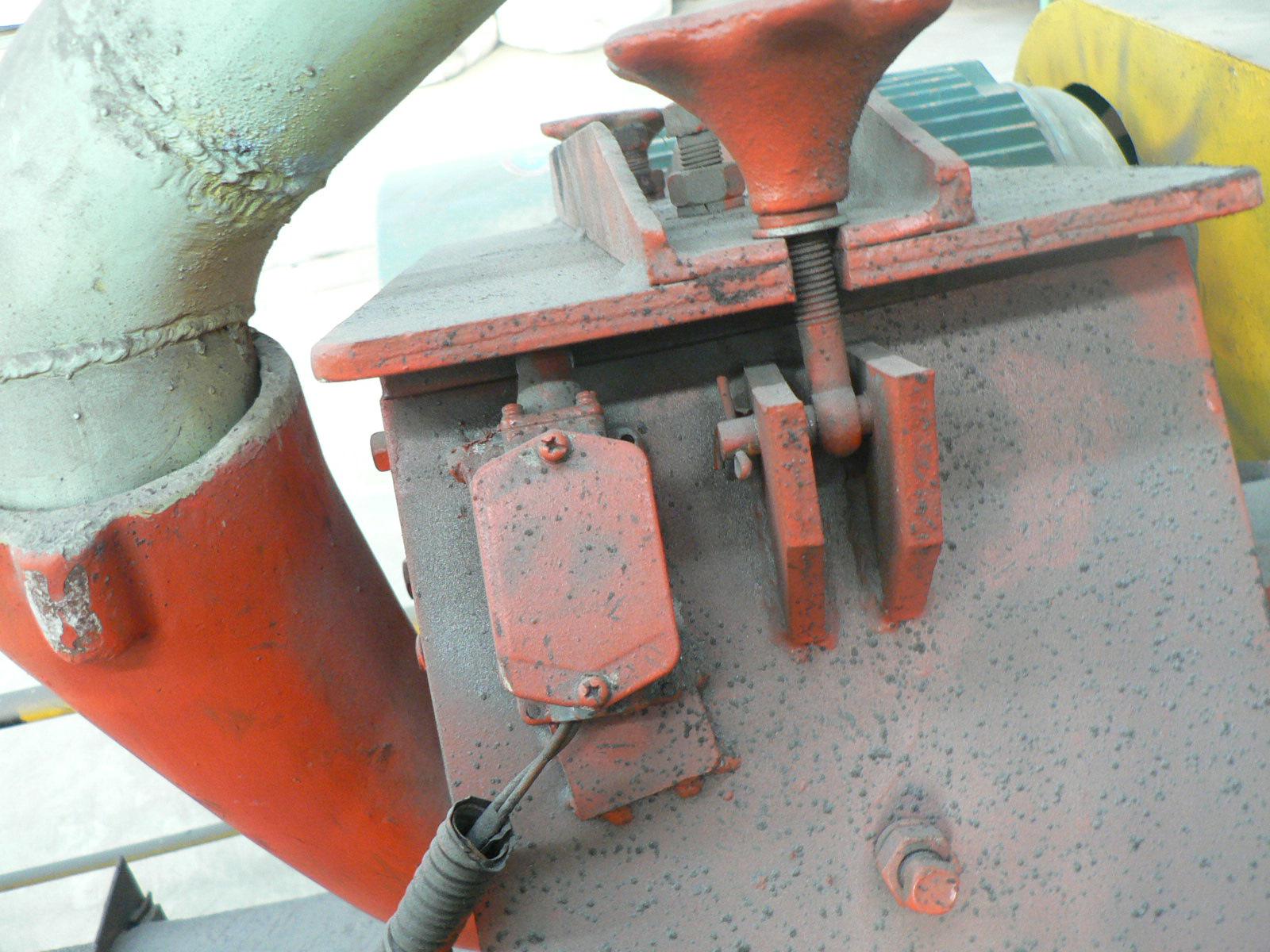

抛丸器上抛头盖板的限位开关

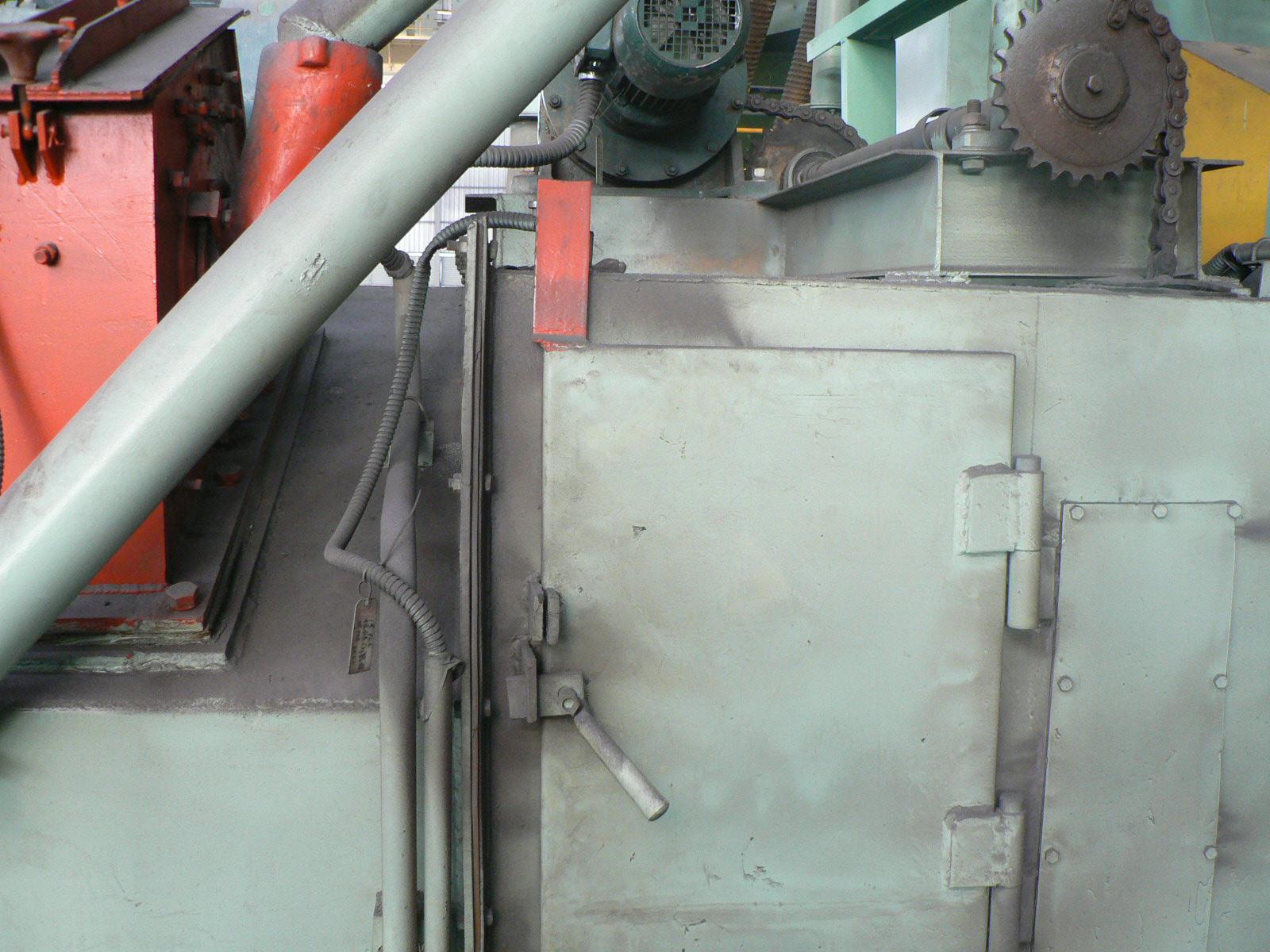

检修门

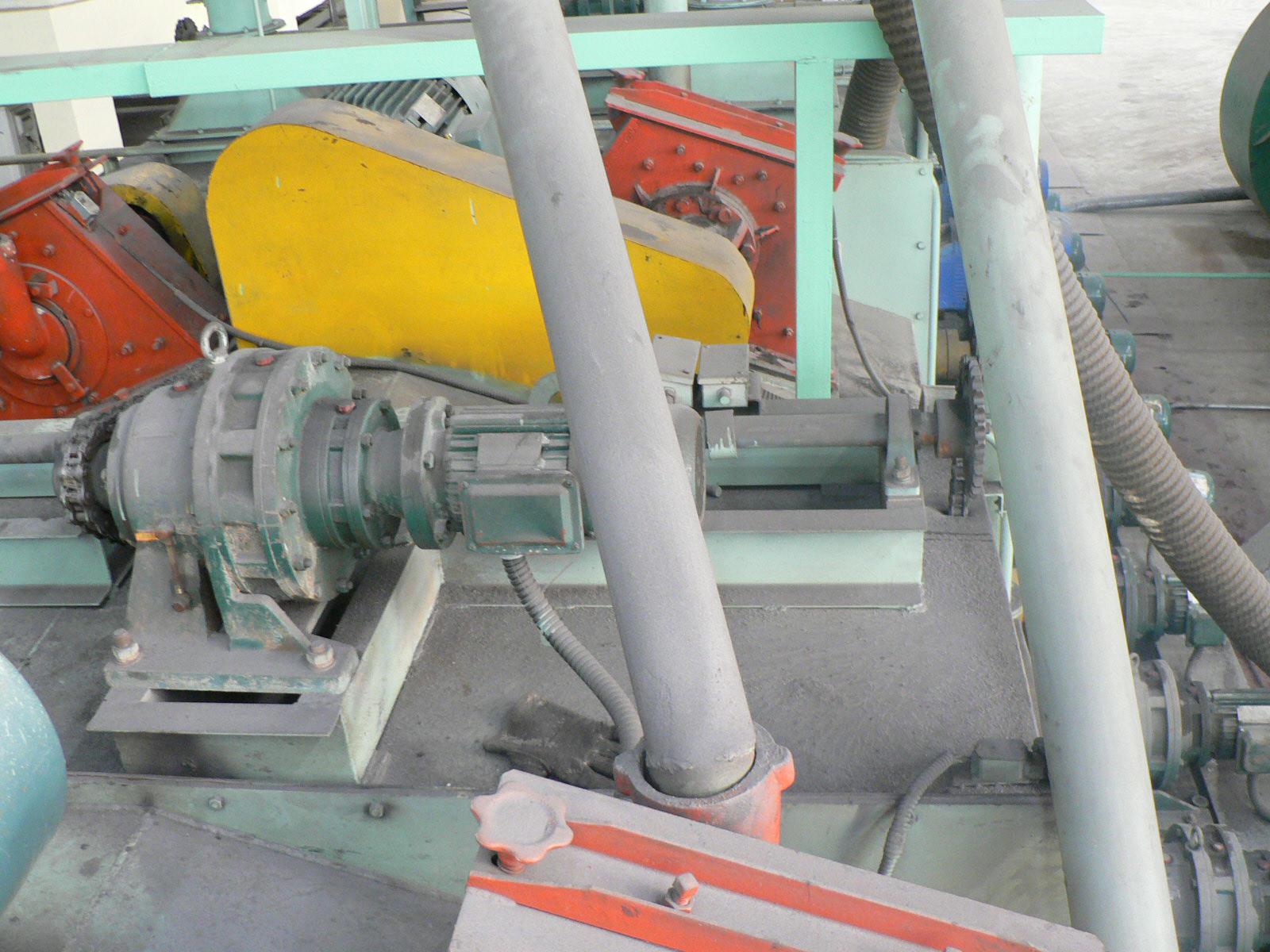

侧刷提升电机

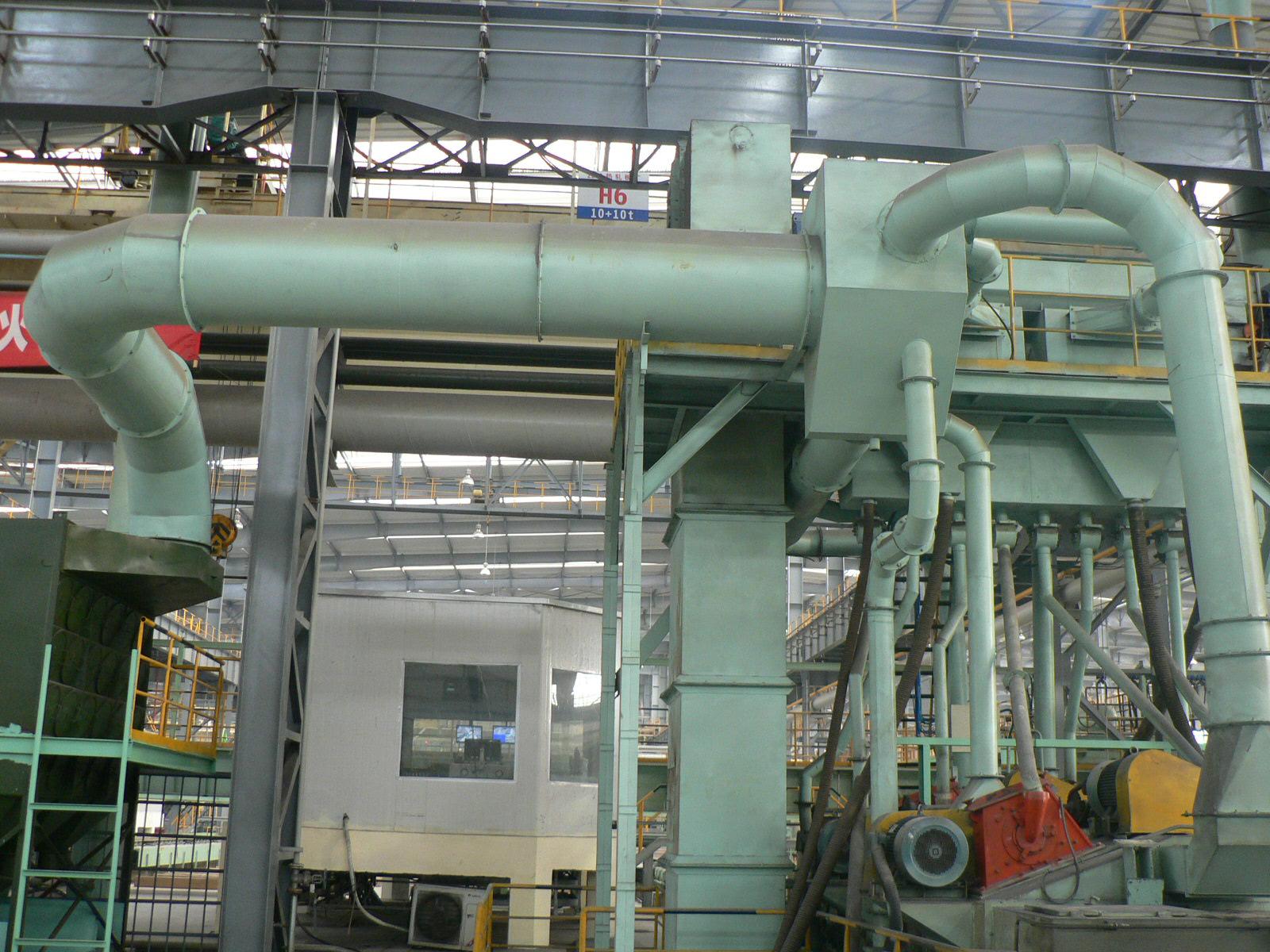

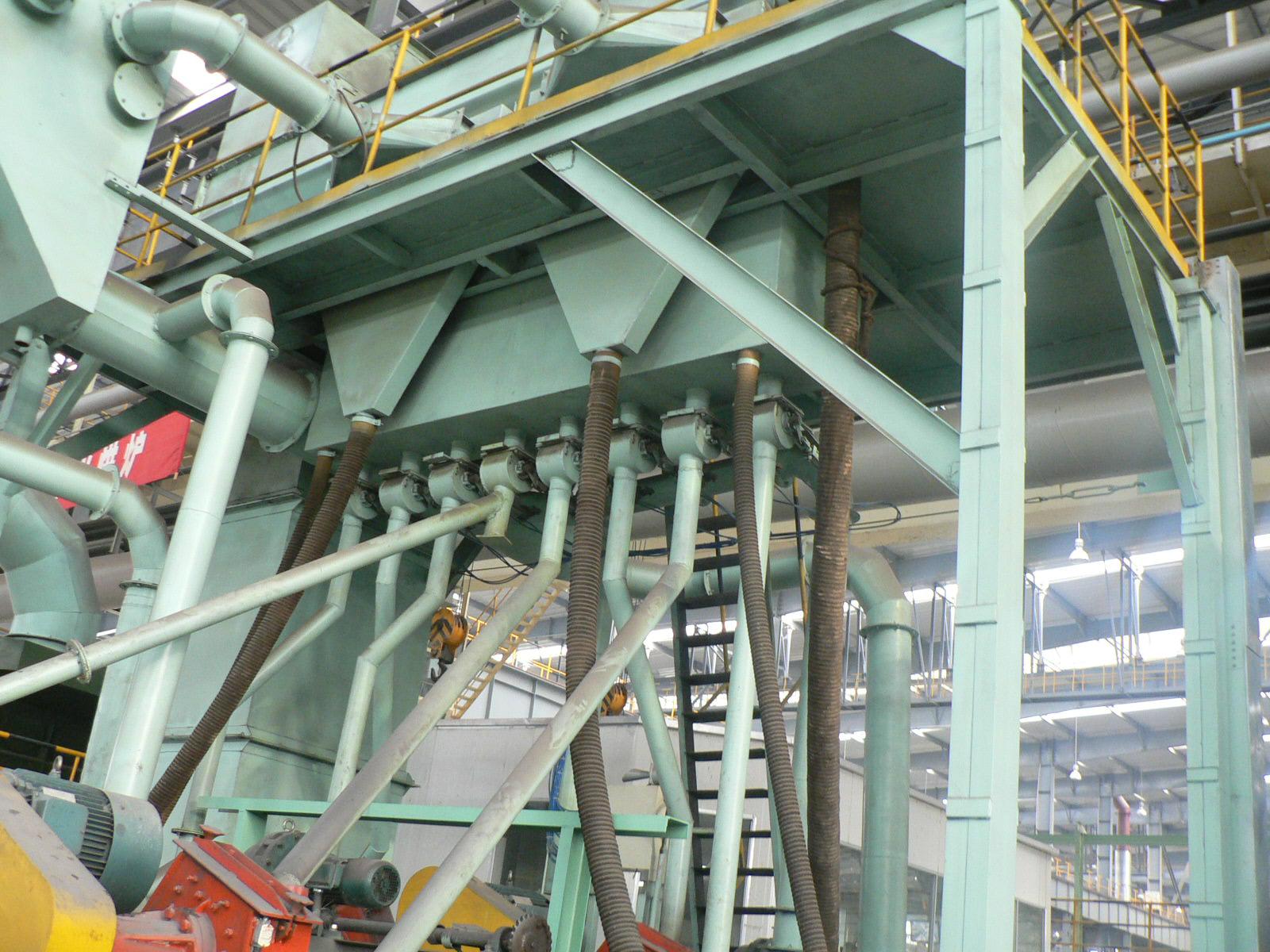

分离器风管、钢渣管
除尘风机的管路
分离器电机

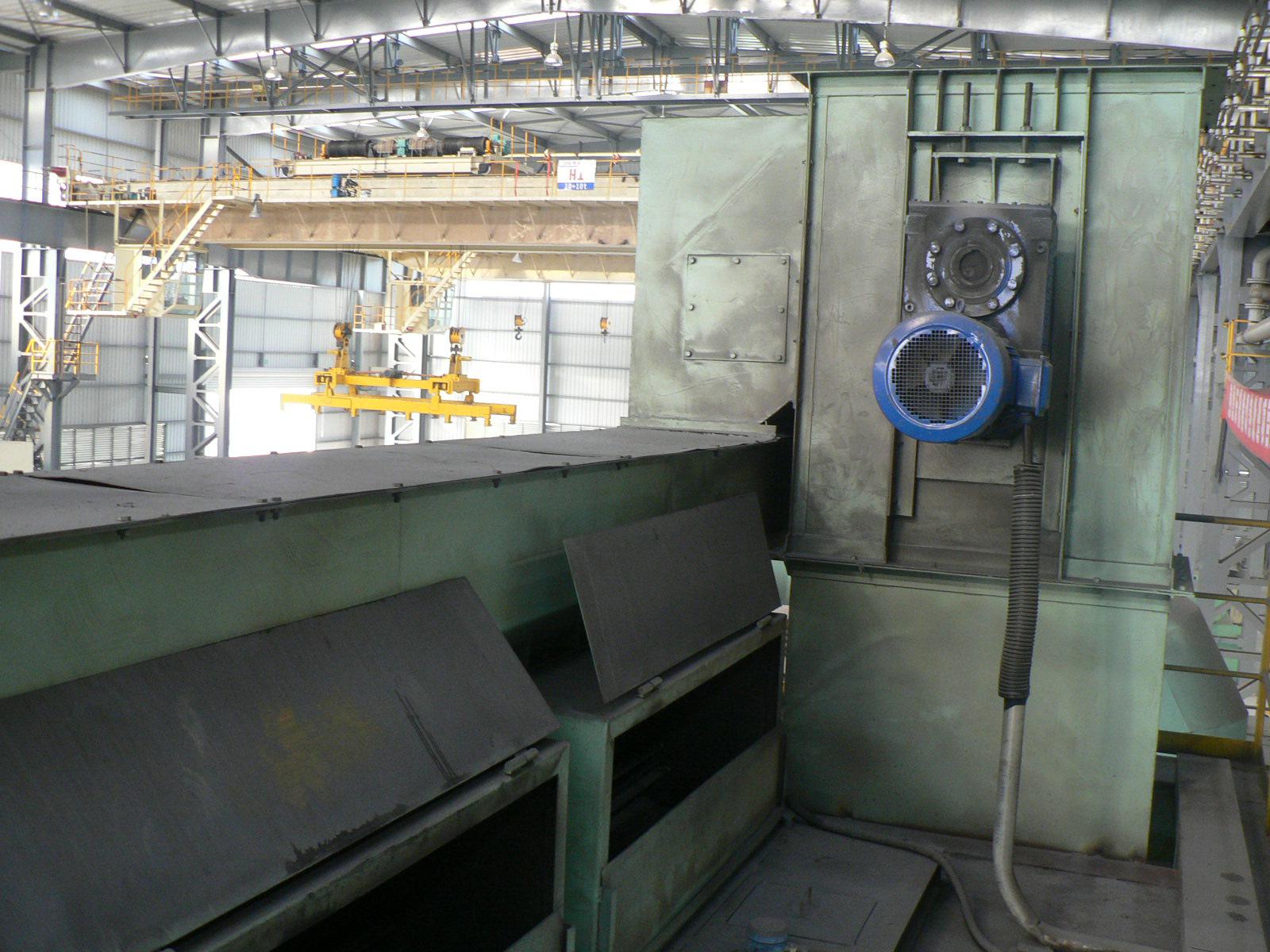

提升电机
料仓的料位计
