随着H型钢应用行业的发展，人们对防腐性能的要求日益增加，H型钢的抛丸预处理日益受到重视，经冷轧或热轧过程处理的H型钢及型材，在长期存放过程中表面一般都有氧化皮、铁锈、油脂及其他杂质存在，在涂装前必须将它除尽。表面进行良好的抛丸预处理可以保证与涂料系统的永久结合，使被保护的H型钢得到长期保护，抛丸预处理过程还可增加表面粗糙度，增加涂料与H型钢的接触面积，以及涂料与被涂物体的结合力。

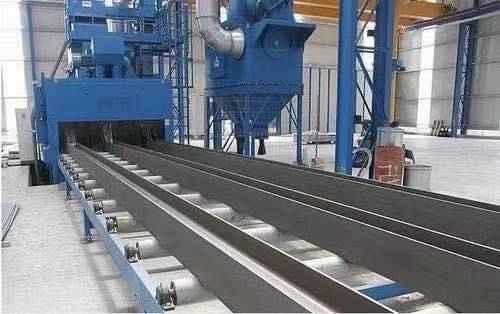

　　抛丸机是指离心力高速抛出弹丸来清理钢材或强化工件表面的一种设备，抛丸机工作原理：抛丸机，不以压缩空气为动力，而是以电动机械抛丸器为动力，利用抛丸器抛出的高速弹丸清理或强化金属工件表面的设备。抛丸机可清理金属工件表面的各种残留物，可对H型钢,钢结构及钣金焊接工件清理等。抛丸是靠叶轮高速旋转，将在叶轮中心的磨料，经过调流块及叶轮推动器预加速，送入叶片区再将磨料高速抛出，速度可超过80m/s，由于抛丸覆盖范围较大，所以不需利用气压，能源效益远高于喷砂。叶轮是抛丸机的心脏，由电动马达直接或间接驱动，每家抛丸机生产商均有独特的设计，主要分为单圆盘和双圆盘叶轮。该工艺不受被清理工件的大小、形状、和重量限制。小至螺钉、螺母，大到火车车厢、万吨轮船壳体;简单至一件平板、复杂到发动机气缸冷却水套;轻至几克中，重到百万吨，均可采用抛丸清理。

　　抛丸清理的原理是基于高速弹丸打击零件表面，使其局部变形而产生弹丸压痕。每一个弹丸压痕有三层区别明显的结构。即：零件表面脆性变形层;零件中层的基体塑性变形区;深层弹性变形区。这三者在弹丸打击之后几乎同时产生如下三个作用：①对中层塑性区的前后左右和向上，从五个方向瞬间产生压缩应力;②使中层在五个方向上瞬间产生压缩变形，并瞬间向表层推动，从而使已经有破裂线的脆性层迅速脱落;③几乎同时又推动弹丸产生反弹力，使其获得反弹速度而反弹出去。弹丸压痕三个区域是同时发生和存在的。

　　要使脆性层得到脆性破裂，必须要达到其脆性破坏变形量，因此要求有适当压痕深度，则必须有适量的塑性变形区。塑性区和基体之间有一弹性区的中间状态，三者的
